Следующим важным этапом является их подготовка к визуализации и статистическому анализу. Для этого нам, как правило, необходимо внести некоторые изменения в таблицу, например: удалить столбец или строку, переименовать колонку, произвести сортировку или фильтрацию данных. Многие из этих операций можно сделать в Excel. Однако, зачастую возникают ситуации, когда необходимо изменить структуру или содержание таблицы прямо в ходе анализа. И вот тут у начинающих пользователей R могут возникнуть проблемы. В этой статье мы научимся их решать.

Структура таблицы и изменение типов данных

Лучший способ для закрепления новых знаний - это практика. Поэтому мы продолжим работать с таблицей физических данных студентов одного из военных вузов "voenvuz". Итак, загрузим знакомую уже нам таблицу в Rgui (таблицу можно скачать ).

Функции head и str

Для того, чтобы посмотреть правильно ли загрузились данные, введем команду head(voenvuz) , которая покажет первые 6 строчек нашей таблицы. Если все загрузилось нормально, то переходим к команде str(voenvuz) , которая выведет в консоль структуру таблицы.Итак, в поле "data.frame" мы видим, что наша таблица состоит из 20 строк и 6 столбцов. Под ним располагается список названий столбцов, тип данных и первые шесть элементов каждого столбца. Обратите внимание, что колонки "Name" и "Rhesus.factor" сейчас хранят в себе категориальный тип данных (Factor), а остальные - целочисленный. Компьютер вычислил это автоматически, но в нашем случае - вычислил неверно. Прежде чем мы исправим типы этих данных, немного теоретической информации.

О типах данных

Почему важно правильно распознать тип данных в столбцах таблицы? Потому что при проведении статистических тестов, информация о типе данных учитывается и влияет на результат.

В языке R можно выделить 5 основных типов данных, хранящихся в столбцах таблицы:

• числовой (numeric);
• целочисленный (integer);
• текстовый (character);
• категориальный (Factor);
• логический (logical).

Есть также комплексный (complex) и сырой (raw) типы данных, но они редко встречаются, и поэтому я о них здесь писать не буду. Пропущенные данные обозначаются как "NA" (от англ. not available - недоступно), и тогда R игнорирует их.

Изменим типы данных на практике

Посмотрим еще раз на таблицу. Логично предположить, что столбец "Name" с именами студентов не содержит никаких категорий, поэтому, преобразуем эту колонку в обычный текстовый тип данных:
voenvuz$Name <- as.character(voenvuz$Name)

Идем дальше, столбец "Age" был правильно идентифицирован как целочисленный. А вот столбцы "Height" и "Weight" являются скорее числовыми, т.к. могут содержать промежуточные значения, например 182.5. Переделаем их из типа Integer в тип Numeric:
voenvuz$Height <- as.numeric(voenvuz$Height)
voenvuz$Weight <- as.numeric(voenvuz$Weight)

Последнее, что нам нужно - это изменить тип данных в столбце "Blood.group". Каждый из студентов так или иначе имеет одну из 4 групп крови, соответственно, этот столбец содержит четыре категории: "1", "2", "3", "4". Другими словами, в нем должен находиться категориальный тип данных:
voenvuz$Blood.group <- as.factor(voenvuz$Blood.group)

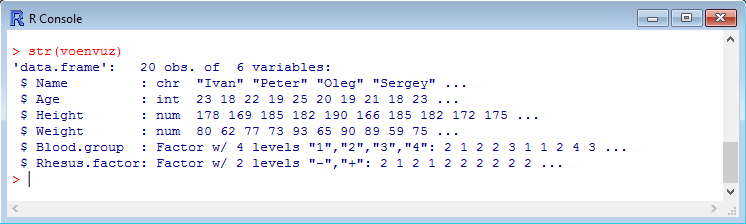

В итоге, повторив команду str(voenvuz) , мы должны получить вот такую картинку.

Редактирование элементов таблицы

Иногда возникают ситуации, когда необходимо вставить в таблицу столбец или строку, изменить значение элемента или название колонки. Наша таблица - не исключение и нуждается в доработке.

Добавление строк

Добавим в таблицу данные о двух новых студентах: Иване и Олеге. Для этого необходимо создать новую структуру - список (list) , В список мы по порядку вносим параметры, совпадающие со структурой таблицы (напомню, что в кавычках мы пишем нечисловые типы данных):
Ivan <- list("Ivan", 21, 175, 67, "2", "+")
Oleg <- list("Oleg", 24, 189, 82, "1", "+")

После, при помощи функции rbind (от англ. row bind, что дословно означает "связать строчки") мы объединим эти два списка с нашей таблицей:
voenvuz <- rbind(voenvuz, Ivan, Oleg)

Добавление столбцов

Теперь у нас в таблице два Ивана и два Олега. В данном случае хорошо было бы прописать для каждого студента свой идентификационный номер (ID), чтобы не запутаться, кто есть кто. Для этого создадим структуру, которая называется вектор (последовательность элементов одного типа). В него мы запишем последовательность от 1 до 22, так, чтобы у каждого из наших 22 студентов был свой уникальный ID:
ID <- c(1:22)
Теперь объединим наш вектор с таблицей, воспользовавшись функцией cbind (от англ. column bind):
voenvuz <- cbind(voenvuz, ID)
Не забудьте поменять тип данных нового столбца на символьный:
voenvuz$ID <- as.character(voenvuz$ID)

В качестве еще одного примера добавления новых столбцов с данными в таблицу, рассчитаем индекс массы тела (BMI) для каждого студента. Для этого, мы воспользуемся новым способом: напишем математическую формулу индекса на языке R и присвоим ей новое имя столбца "BMI" внутри нашей таблицы:
voenvuz$BMI <- voenvuz$Weight / (voenvuz$Height * 0.01)^2

Проверьте, что получилось, используя уже знакомые нам функции head и str

Удаление строк и столбцов

Существует относительно "универсальная формула" для удаления элементов таблицы: new.data <- my.data[ , ]
Для того, чтобы корректно ее использовать необходимо запомнить несколько правил:

1. После имени таблицы пространство внутри квадратных скобок следует разделить на две части запятой.
2. Все, что находится до запятой, относится к строчкам, все что после - к столбцам.
3. Поставьте минус перед номером столбца или номером строки, которую собираетесь удалить.
4. Если таких элементов несколько, используйте функцию c(...): внутри скобок перечисление элементов через запятую.


В нашем случае, удалять из таблицы ничего не надо, но я покажу пару примеров, назвав "укороченные" таблицы именами "trash1", "trash2", "trash3", "trash4":
trash1 <- voenvuz[ , -7] # удалим раннее созданный столбец "ID"
trash2 <- voenvuz[ -2, ] # удалим строку под номером 2 (данные Петра)
trash3 <- voenvuz[ -c(1,2,3,4,5,6,7,8,9,10), ] # удалим первые десять строк
trash4 <- voenvuz[ -c(1:10), ] # то же самое, только код короче

Изменение имен столбцов и данных в ячейках:

Переименуем колонку "Rhesus.factor" на укороченное "Rhesus". Для этого нужно вызвать функцию names , написать в параметрах функции имя таблицы и номер столбца, и присвоить ему новое имя :
names(voenvuz) <- "Rhesus"

Изменение данные в ячейках таблицы не представляет особой сложности. В квадратных скобках прописываем координаты нужной ячейки (до запятой - строка, после запятой - столбец) и присваиваем новое значение:
voenvuz <- "Vanya"

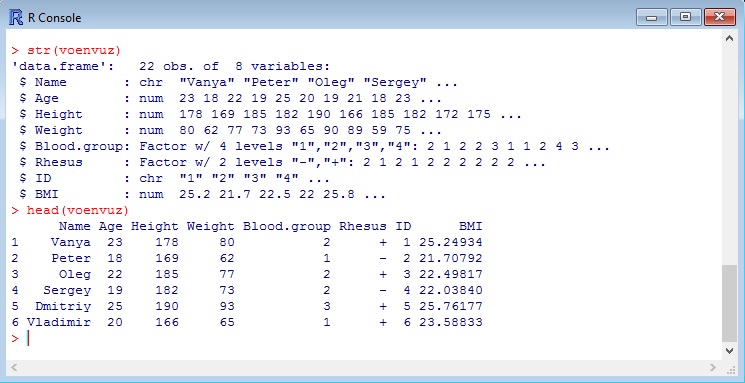

После всех наших манипуляций мы должны получить вот такую таблицу данных:

Фильтрация и сортировка данных

В качестве примера, исключим из таблицы данных студентов, чей возраст больше 23 лет. Существует множество способов решения подобного рода задач, включая циклы if-else , for или while (о них будет написана отдельная статья). Однако в нашем случае хватит простого фильтра, основанного на логическом операторе "<=" (меньше или равно). В квадратных скобках таблицы находится объект таблицы, по которому будет проводиться фильтрация:
voenvuz.final <- voenvuz

Того же результата мы добьемся, если будем использовать логические операторы ">" (больше) и "!" (исключить):
voenvuz.final <- voenvuz[!voenvuz$Age > 23, ]

Итак, мы получили финальную версию таблицы "voenvuz.final ". Осталось лишь упорядочить столбцы:
voenvuz.final <- voenvuz.final[,c("Name", "ID", "Age", "Height", "Weight", "BMI", "Blood.group", "Rhesus")]

И произвести сортировку данных по имени студентов, используя функцию order :
voenvuz.final <- voenvuz.final

После завершения редактирования таблицы, обновим имена строк, т.к. сейчас они не соответствуют действительности, и выведем таблицу на экран, введя имя таблицы в консоль:
rownames(voenvuz.final) = c(1:length(voenvuz.final$ID))

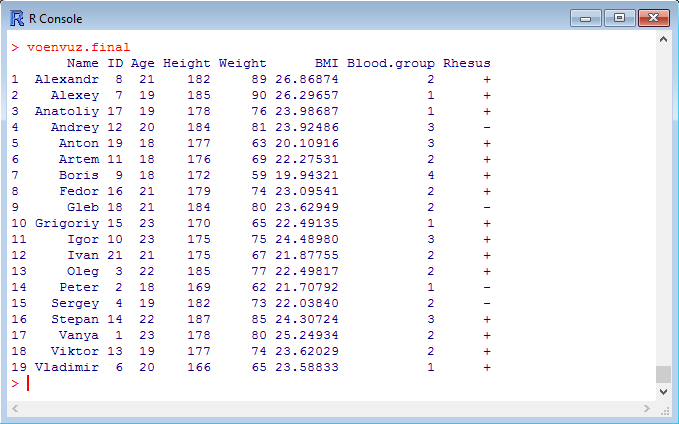

voenvuz.final

Заключение

Описанные выше способы редактирования данных в таблице не уникальны, существует множество других методов и команд, позволяющих получить желаемый результат. Я рассказал лишь о наиболее простых и часто используемых. Для более детального ознакомления с этой темой я хотел бы порекомендовать два источника на английском языке:

1. сайт http://stackoverflow.com/ (уже подробно разобраны тысячи вопросов по этой теме)
2. книгу-справочник "R book" by Michael J. Crawley (легко найти бесплатную PDF версию в интернете).

Если у Вас возникли вопросы или проблемы с редактированием таблиц данных, Вы всегда можете оставить комментарий под этой статьей, и он не останется без внимания. А в качестве продолжения, читайте следующую статью, посвященную сохранению данных в среде R.

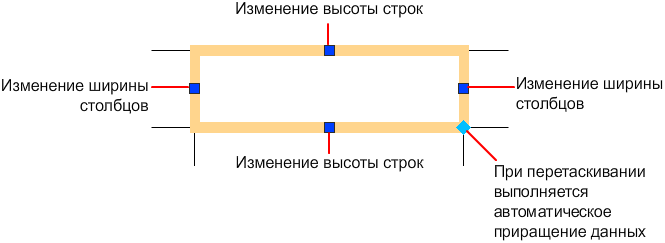

После создания таблицы можно изменить размер строк и столбцов, представление таблицы, объединить и разделить ячейки и создавать разрывы таблицы.

Можно указать с помощью мыши любую линию сетки таблицы для ее выделения и изменения с помощью ручек или палитры свойств.

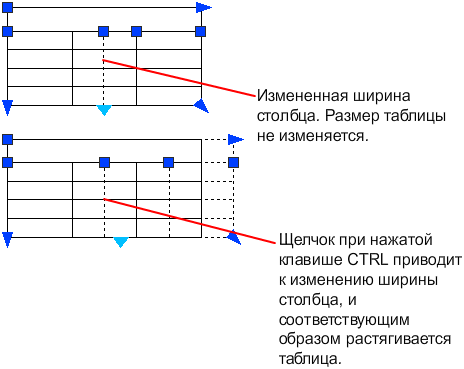

При изменении высоты или ширины таблицы изменяется только строка или столбец, расположенные рядом с выбранной ручкой. Общая высота или ширина таблицы остается неизменной. Чтобы изменить размер таблицы в соответствии с размером редактируемой строки или столбца, используйте ручку столбца при нажатой клавише Ctrl.

Изменение ячейки таблицы

Для выделения ячейки укажите точку внутри нее. На середине каждой границы ячейки появляется ручка. Для перемещения выбранных данных в другую ячейку щелкните внутри этой ячейки. С помощью ручек можно изменить ширину и высоту ячейки и, соответственно, ширину и высоту ее столбца и строки.

Прим.:

Для редактирования текста в ячейке выберите ячейку и выполните двойной щелчок. Также можно начать ввод текста в выделенной ячейке для замены текущего содержимого.

Для выделения нескольких ячеек следует выбрать первую из ячеек, а затем, при нажатой кнопке мыши, провести курсором по остальным ячейкам. Если, нажав клавишу Shift, последовательно щелкнуть внутри двух ячеек, то вместе с указанными ячейками будут выбраны также все ячейки, расположенные между ними. Если при включении ленты щелкнуть внутри ячейки таблицы, отображается контекстная вкладка ленты "Таблица". Если лента выключена, отображается панель "Таблица". С ее помощью можно выполнить следующие действия.

• Вставка и удаление строк и столбцов
• Объединение и отмена объединения ячеек
• Соответствие стилей ячеек
• Изменение внешнего вида границ ячеек
• Изменение формата и выравнивания данных
• Блокировка и разблокировка редактирования для ячеек
• Вставка блоков, полей и формул
• Создание и редактирование стилей ячеек
• Связывание таблицы с внешними данными

Если выбрать ячейку и щелкнуть на ней правой кнопкой мыши, отображается контекстное меню, с помощью которого можно вставлять и удалять строки и столбцы, объединять смежные ячейки и вносить другие изменения. При наличии выбранных ячеек можно повторить последнюю операцию с помощью комбинации клавиш Ctrl+Y.

Прим.:

При использовании комбинации Ctrl+Y для повтора последней операции повторяются только операции, выполненные с помощью контекстных меню, контекстной вкладки ленты "Таблица" или панели "Таблица".

Адаптация отображения букв столбцов и номеров строк

По умолчанию буквы столбца и номера строк отображаются в контекстном редакторе при выборе ячейки для редактирования. Используйте системную переменную TABLEINDICATOR для включения или отключения этого режима отображения.

Для установки нового цвета фона нужно выделить таблицу, нажать правую кнопку мыши и в контекстном меню выбрать "Цвет индикатора таблицы". Цвет, размер, стиль текста и цвет строки указаны в настройках заголовков столбцов в текущем стиле таблицы.

Разбиение таблицы на части

Таблицу с большим количеством строк можно разделить по горизонтали на основную и дополнительную части. Выберите таблицу и в разделе "Разрывы таблиц" палитры свойств активируйте функцию разрывов таблиц. Полученные дополнительные таблицы можно разместить справа, слева или снизу от основной таблицы. Также можно задать максимальную высоту для частей таблицы и интервал между ними. Задав для параметра "Задание положения вручную" значение "Да", можно перетаскивать дополнительные таблицы с помощью ручек. Также доступно несколько дополнительных свойств.

Иногда после создания таблицы появляется необходимость отредактировать ее: добавить или удалить столбцы и строки, выделить ячейки, изменить шрифт... MS Word предлагает множество способов работы с таблицами.

Как выделять элементы таблицы

Для редактирования необходимо выделить всю таблицу или отдельные ее элементы. Соседние элементы удобнее всего выделять мышкой. Установите курсор в нужном месте, зажмите левую кнопку и тяните мышь в горизонтальном или вертикальном направлении. Если требуется редактировать ячейки, столбцы или строки, которые друг с другом не граничат, выделите мышкой одну группу элементов, зажмите клавишу Ctrl и выберите другую группу..

Чтобы выделить отдельные столбец или строку, установите курсор в одну из принадлежащих им ячеек. В меню «Таблица» в разделе «Выделить» щелкните по нужному пункту. Таким же образом можно выделить всю таблицу или отдельную ячейку.

Если вы пользуетесь Word 2010, в группе «Работа с таблицами» перейдите во вкладку «Макет таблицы» и щелкните иконку «Таблица». В разделе «Выделить» выберите «Быстрое выделение группы ячеек».

Как добавить строки, столбцы и ячейки

В версии Word 2003 отметьте курсором ячейку, рядом с которой должны появиться новые строка, столбец или ячейка. В меню «Таблица» в группе «Вставить» укажите нужный элемент и способ вставки.

В Word 2010 щелкните правой кнопкой мышки по нужной ячейке и в контекстном меню выберите команду «Вставить».

Как удалить таблицу и ее элементы

Выделите мышкой элементы, которые нужно удалить, или всю таблицу. Если вы используете Word 2003, в меню «Таблица» в группе «Удалить» выбирайте нужную команду. Для удаления всей таблицы ее необходимо нажать на «Выделить» в меню «Таблица».

В Word 2010 кнопка «Удалить» находится во вкладке «Макет» в разделе «Работа с таблицами». Укажите элемент и способ его удаления.

Если требуется удалить содержимое таблицы, выделите ее мышкой и нажмите Delete. Таким же образом очищаются строки, столбцы и ячейки.

Как изменить ширину столбца и высоту строки

Наведите курсор на границу столбца или строки, размеры которых нужно изменить. Когда указатель примет вид двух стрелочек, направленных в разные стороны, зажмите левую кнопку и тяните мышкой границу в нужном направлении.

Работа с ячейками

Если требуется разделить отдельную ячейку на столбцы и строки, щелкните по ней правой кнопкой мыши. В Word 2003 воспользуйтесь командой «Разбить ячейки» и укажите нужное число столбцов и строк. В Word 2010 эту задачу выполняет команда «Разделить ячейки».

Если необходимо объединить несколько ячеек в одну, выделите мышкой соседние ячейки, щелкните по ним правой кнопкой и выберите в контекстном меню команду «Объединить ячейки».

Можно выбрать горизонтальное или вертикальное расположение текста в ячейке. Щелкните по ячейке правой кнопкой, затем на «Направление текста» в выпадающем меню. В разделе «Ориентация» окна направления укажите нужное расположение.

Внимание, только СЕГОДНЯ!

Все интересное

Таблицы предназначены для структурирования и обработки информации. При необходимости создать таблицу возможно на странице документа в текстовом редакторе WORD. Откройте программу WORD. Перед тем как создавать таблицу, надо написать заголовок, иначе…

Иногда при работе с текстовым документом может понадобиться таблица. Нарисовать ее и вставить в программе Microsoft Word несложно. Как правило, данный процесс занимает несколько минут. Вам понадобится- установленное на компьютер приложение…

При работе с документами иногда требуется создать таблицу. В текстовом редакторе MS Word есть такая возможность. Правда, в отличие от электронных таблиц Excel, в таблицах Word не получится проводить сложные вычисления. Как создать таблицу в…

Иногда при создании документа с помощью текстового редактора MS WOrd требуется разбить страницу на несколько частей по вертикали. Это можно сделать разными способами. Инструкция 1Страницу с готовым текстом удобнее разбивать на столбцы с помощью…

При создании документов иногда требуется ввести текст, ориентированный вертикально. В текстовом редакторе MS Word имеется несколько возможностей для этого. Инструкция 1Отметьте курсором место в документе, где требуется поместить вертикальный текст.…

Операция удаления таблицы в документе офисного приложения Word, входящего в пакет Microsoft Office, относится к стандартным действиям программы и может быть выполнено пользователем без привлечения дополнительного программного обеспечения сторонних…

Используемый для работы с электронными таблицами редактор Microsoft Office Excel позволяет включать и отключать отображение как отдельных строк или столбцов, так и их групп или даже целых листов. Такая операция состоит из двух основных действий -…

Иногда случается, что в готовую таблицу необходимо добавить новый столбец. В приложениях Microsoft Office Excel и Microsoft Office Word это можно сделать за несколько кликов мыши, воспользовавшись встроенными инструментами. Инструкция 1В книге…

В программе Microsoft Office Word можно работать не только с текстом, но и с графическими объектами, ссылками, а также с таблицами. В редактор встроены инструменты, позволяющие пользователю оформить таблицу по собственному усмотрению, нарисовав ее…

Редактор Microsoft Office Excel идеально подходит для работы с таблицами, диаграммами, формулами. Лист в книге Excel сам по себе представляет готовую таблицу, пользователю необходимо лишь правильно ее оформить. Если вы вдруг ошиблись с количеством…

Для работы с таблицами в текстовом редакторе Microsoft Office Word необходимо освоить инструменты, встроенные в программу. Интерфейс приложения интуитивно понятен, тем не менее, у начинающего пользователя может возникнуть ряд вопросов о том, как…

Начинающему пользователю иногда бывает сложно запомнить место расположения, способ вызова и использования различных инструментов в программах. Так, при редактировании таблиц в приложениях Microsoft Office Word и Microsoft Office Excel может…

Таблицы – наиболее сложный элемент издания. Они позволя–ют систематизировать различные данные, делать их сопоставимы–ми, удобными для анализа, дают возможность устанавливать за–висимость между отдельными параметрами.

Благодаря своей лаконичности таблицы не только облегчают восприятие и сопоставление различных фактов, но и помогают достичь выразительности изложения без ущерба для содержания произведения. Данные, представленные в виде таблицы, гораздо легче воспринимаются читателем, чем те же данные, представлен–ные в виде текста.

Преимущества табличного расположения материала не вызыва–ют сомнений, однако это не значит, что любой цифровой материал нужно оформлять в таблицу, даже если она правильно организует и систематизирует факты в определенном порядке, помогает их усвоению. Таблица должна приводиться только там, где она дейст–вительно необходима, где без нее нельзя обойтись.

«…Существо табличной формы расположения материала заклю–чается в такой группировке систематизируемых данных в вертикаль–ные и горизонтальные ряды, при которой эти данные, показатели, ими характеризуемые, и показатели, их поясняющие, приводятся во взаимное графическое соответствие, позволяющее определен–ным образом судить об изучаемом, исследуемом явлении» .

Весь материал в таблице располагается в вертикальных и гори–зонтальных графах, т.е. группируется в колонки, ограниченные одна от другой вертикальными и горизонтальными линейками. Такое расположение устанавливает возможность и взаимозависи–мость между табличными данными, которые читатель может до–вольно легко изучать и анализировать, сопоставляя их по вертикали и по горизонтали. Если вертикальные и горизонтальные линейки отсутствуют, таблица становится выводом.

Таблица состоит из следующих элементов:

– нумерационного заголовка, благодаря которому осуществляется связь таблицы с текстом;

– тематического заголовка, который определяет, характеризует предмет содержания таблицы;

– головки (заголовочной части) основной табличной конструк–ции, состоящей из заголовков вертикальных граф;

– хвостовой части – основной части таблицы;

– боковика – левой вертикальной графы, в которой характери–зуются горизонтальные позиции таблицы;

– прографки – вертикальных граф, содержащих основные таб–личные данные;

– горизонтальной позиции (строки) таблицы.

Составной частью таблицы могут быть примечания, размещенные под хвостовой частью; иногда вместо примечаний помещают под-табличные сноски (пример 1).

Таблицы можно разделить на две группы:

– книжные, у которых заполняются все элементы;

– канцелярские, у которых заполнены лишь головка и боковик или только головка (графы предназначены для вписывания каких-либо сведений).

В зависимости от формы материала в прографке книжных таб–лиц различают таблицы цифровые, текстовые и смешанные.

Среди канцелярских таблиц выделяют проформы, в которых за–полнена лишь головка, а иногда и боковик, хвостовая же часть прографки оставлена пустой для заполнения цифрами, и пусто-графки – таблицы, у которых не заполнены ни головка, ни боко–вик, ни хвостовая часть прографки.

По характеру набора и заверстки на полосе издания различают следующие таблицы (пример 2).

Клочковые (а) – их ширина меньше или равна ширине поло–сы, заверстывают их в оборку или в разрез текста.

Полосные (б) – занимают целиком полосу, могут быть распо–ложены на полосе «стоя» (колонки вертикальны) и «лежа» (колон–ки горизонтальны, для чтения надо повернуть книгу).

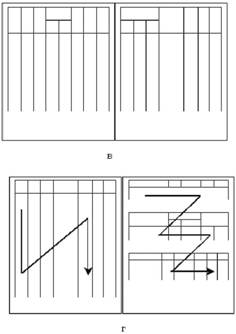

Распашные (в) – начинаются на левой и заканчиваются на пра–вой полосе разворота книги; могут быть расположены как «стоя», так и «лежа»; эти таблицы по формату набирают на 12-24 пункта больше ширины полосы за счет корешкового поля; по высоте мо–гут быть полосными и менее полосы.

Комбинированные (г), не укладывающиеся в формат полосы по длине или ширине, отчего продолжение таблицы дается тут же на полосе либо второй колонкой (если таблица не укладывается по длине), либо вторым этажом (если таблица не укладывается в формат по ширине); в первом случае повторяется головка, во вто–ром – боковик.

По расположению на странице таблицы бывают продольными (строки таблицы расположены параллельно строкам текста) и попе–речными (строки таблицы расположены перпендикулярно строкам текста). Как расположить ту или иную таблицу в готовящемся из–дании, должен решить редактор вместе с техническим редактором.

В зависимости от обрамления линейками таблицы могут быть закрытыми, когда обрамляющая линейка имеется со всех четырех сторон; закрытыми с трех сторон, когда обрамляющие линейки ставятся сверху и с боков; открытыми, когда ставится лишь одна верхняя линейка.

5.2. Основные правила построения таблиц

Таблица должна быть построена так, чтобы быть удобной для усвоения, не иметь ничего лишнего, что мешало бы ее восприя–тию. Только тогда она дает наглядное представление о том или ином предмете, процессе, явлении, когда правильно построена. Одна очень важная особенность построения таблиц: место какого-либо элемента в таблице определяет смысловые связи его с другими табличными элементами.

Логические элементы таблицы – подлежащее и сказуемое. Всякую таблицу можно рассматривать как совокупность подлежа–щего и сказуемого. То, к чему относятся данные в прографке та–блицы, принято называть подлежащим (логический субъект), а сами эти данные – сказуемым (логический предикат).

Подлежащее – это те объекты, которые характеризуются циф–ровым материалом или другими признаками. Его элементы после–довательно располагаются в тематическом заголовке, боковике, головке прографки.

Сказуемое – это те признаки, которыми характеризуется под–лежащее. Каждый такой признак в отдельности представляет собой показатель сказуемого. Собственно сказуемое обычно находится в хвостовой части прографки таблицы и делится на ряд граф (по количеству его показателей). Сказуемое – объект определяемый. Поэтому вся таблица – сказуемое по отношению к тематическому заголовку; содержание прографки – по отношению к боковику и головке.

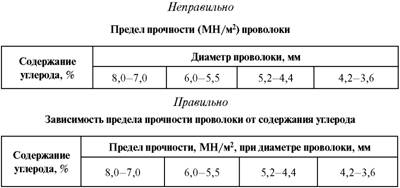

Для правильного построения таблицы необходимо четко раз–граничивать подлежащее и сказуемое. Подлежащее при этом точ–но должно отвечать названию таблицы. Правильно составленное подлежащее, как и вся таблица в целом, легко читается по вертика–ли и по горизонтали. Сказуемое, состоящее из нескольких показа–телей, группы признаков, если оно также правильно построено, должно легко читаться по вертикали.

Следует считать лучшим такое построение таблицы, при котором подлежащее находится в боковике, а сказуемое – в головке, потому что сравнивать и сопоставлять однородные данные значительно легче, удобнее и проще, если они расположены по вертикали.

Построение таблиц с подлежащим в головке и однородных данных по горизонтали целесообразно в тех случаях, когда в таб–лице большое число объектов в подлежащем, а число показателей сказуемого незначительное или когда сказуемое дает наиболее полную характеристику подлежащего.

Встречаются таблицы и с комбинационным подлежащим, по–казатели которого расположены как в боковике, так и в головке. В них наиболее выгодное место для главного ряда показателей подлежащего – боковик, так как числовую характеристику глав–ного ряда показателей подлежащего в прографке необходимо со–поставлять в первую очередь (а числовые значения характеристик удобнее и быстрее сопоставлять по вертикали). Иногда главные показатели помещают не в боковике, а в головке, что связано с удобочитаемостью и экономией места.

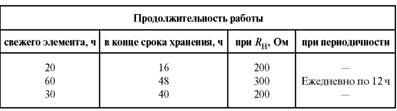

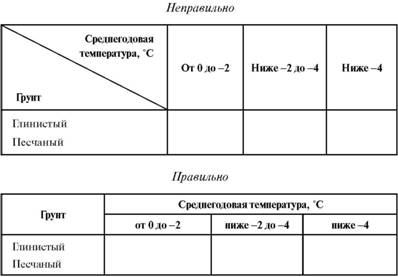

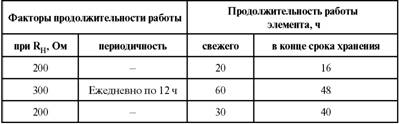

Для удобства читателя и быстрого восприятия таблицы может возникнуть необходимость ее перестройки. При этом нужно учи–тывать следующее: любая перестройка перемещает акценты; что-то подчеркивается больше, а что-то – меньше. Это значит, что одну и ту же таблицу можно трактовать по-разному – все зависит от того, какие показатели сделать подлежащим, а какие – сказуемым (подлежащее лучше располагать в боковике). Подлежащим в боко–вике должен быть тот объект, который является наиболее важным, т.е. тот, на который следует обратить особое внимание читателя.

При построении таблицы необходимо соблюдать строгую ло–гическую соподчиненность элементов: каждый заголовок над гра–фой должен относиться ко всем данным в этой графе, а каждый заголовок строки в боковике – ко всем данным этой строки.

Каждый показатель графы или строки таблицы – член ряда, который объединен темой заголовка графы (боковика) или факто–ром, стоящим в заголовке графы боковика. Поэтому каждый по–казатель графы и строки должен подчиняться заголовку логически (входить в его содержание или зависеть от него). Если такой под–чиненности (зависимости) нет, значит таблица построена неверно и нуждается в перестройке.

Во избежание нелогичности подчинения элементов таблицы необходимо при проверке соотносить каждый показатель графы с ее заголовком и каждый показатель строки – с заголовком боковика.

Таким образом, чтобы таблица была безупречно построена, нужно проверить соответствие ее построения назначению по вы–бору подлежащего и сказуемого, наличие логических связей между явлениями или процессами; оценить, не громоздка ли таблица и нельзя ли из нее сделать несколько простых, если налицо, напри–мер, попытка автора поместить в таблицу разнородные данные.

Если в тексте содержатся группы однородных данных с повто–ряющимися характеристиками, их можно оформить в виде таблицы или вывода.

Механические свойства сталей для котельных связей и анкеров сле–дующие: для стали МСт.1 предел текучести 5т составляет 320-400 Мн/м2 (32-40 кг/мм2 ), относительное удлинение 28%, х = h1 /h = 0,3; для стали МСт.2 предел текучести 340-420 Мн/м2 (34-42 кг/мм2 ), относитель–ное удлинение 26%, х = h1 /h = 0,4; для стали МСт.3 предел текучести 380-470 Мн/м2 (38-47 кг/мм2 ), относительное удлинение 23%, х = h1 /h = 0,4.

Чтобы построить из этого текста таблицу, необходимо следующее.

1. Сформулировать то, что должно быть охарактеризовано в таб–лице, т.е. показатели ее подлежащего. В данном случае – сталь различных марок.

2. Сформулировать показатели сказуемого, т.е. озаглавить те числовые данные, которыми будут охарактеризованы показатели подлежащего: а) предел текучести, б) относительное удлинение, в) показатель х.

3. Определить место показателей подлежащего и сказуемого. Показатели подлежащего рекомендуется помещать в боковике (если нет помех); или в боковике и головке; или в боковике, го–ловке и вразрез прографки (когда в таблицу надо включать не–сколько групп показателей подлежащего). Показатели сказуемого предпочтительно располагать в головке. В нашем случае марки стали лучше разместить в боковике, а их свойства – в головке, чтобы легче сопоставлять каждое из механических свойств (в вер–тикальной колонке это видно нагляднее).

4. В соответствии с намеченным планом размещения показате–лей подлежащего и сказуемого построить таблицу и заполнить ее данными.

5. Определить тему таблицы и дать ей тематический заголовок (пример 4).

Механические свойства сталей для котельных связей и анкеров

Затруднения обычно возникают при решении вопроса, в каком виде подать цифровой материал, если его немного, – выводом или таблицей. Принципиальной разницы между выводом и таб–лицей нет – различие состоит лишь в полиграфическом оформле–нии: таблицы набирают с линейками, выводы – без них. Кроме того, выводы приводят без заголовков. Выбор между таблицей и выводом для подачи материала иногда определяется чисто техни–ческими (полиграфическими) соображениями.

При редактировании цифрового материала нужно исходить из основного требования – соблюдения компактности и единообра–зия его оформления. Если материал представлен двумя рядами цифр, их лучше располагать в виде вывода «лежа» (с учетом фор–мата полосы), а не узким длинным столбиком. Если эти два ряда не помещаются «лежа» на полосе, вывод располагают в виде двух или трех столбиков или строят сдвоенную (строенную) таблицу (пример 5).

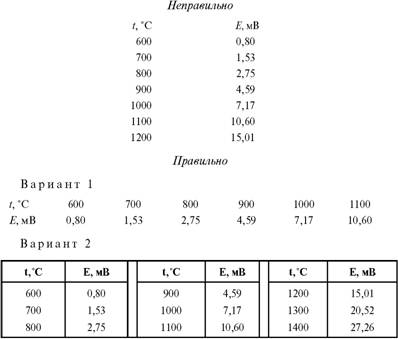

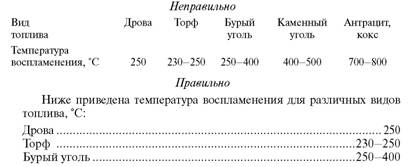

Три столбика цифр можно располагать и «лежа», и в виде та–блицы. Технические характеристики чаще помещают «лежа» в виде выводов: различные зависимости – в виде таблиц. Важно до–биваться единообразия в подаче однородных данных.

Вывод, состоящий из текста и цифр, давать «лежа» нельзя (при–мер 6).

Преимущества табличной формы подачи материала бесспор–ны. Однако иногда таблица бывает недостаточно выразительной, трудной для усвоения. Редактор должен помочь автору предста–вить ее в другой форме, например, в виде графика (пример 7).

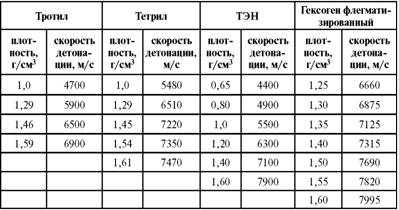

Зависимость скорости детонации от плотности взрывчатого вещества

Чтобы понять эту таблицу, читателю потребуется какое-то вре–мя: определить, сколько видов взрывчатого вещества исследуется, как изменяется скорость детонации каждого из них с увеличением плотности, затем провести сравнительный анализ.

В таблице представлена простая зависимость, поэтому вместо нее можно построить график. Известно, что через изображение («картинку») информация воспринимается в несколько раз (почти в 15!) быстрее, чем посредством текста (пример 8).

Рис. 8. Зависимость скорости детонации (n) от плотности ВВ (с): 1 – тротил, 2 – тетрил; 3 – флегматизированный гексоген; 4 – ТЭН

Специалисту достаточно одного взгляда, чтобы увидеть характер зависимости. Однако график вместо таблицы можно построить только тогда, когда нужно показать лишь характер зависимости. Если в таблице представлены экспериментальные данные, график строить нельзя, так как в этом случае важна каждая сотая доля числа (в графике цифры округляются).

5.3. Редакционно-техническое оформление элементов таблиц

Нумерационный заголовок необходим для того, чтобы упростить связь таблицы с текстом. Таблицу трудно заверстать именно в то место, где о ее данных идет речь, поэтому, если бы она не имела порядкового номера, пришлось бы при ссылке на нее или повторять тематический заголовок, или указывать номер страницы, а иногда и место на полосе.

Нумерационный заголовок набирается по следующей форме: Таблица 1, Таблица 2 и т.д. Знак номера перед цифрой и точку в конце ставить не принято. Место выключки и шрифт определяет технический редактор (верстальщик). Нумерация таблиц может быть сквозной, постатейной или поглавной. Например, в 1-й главе: Таблица 1.1, Таблица 1.2; во 2-й главе: Таблица 2.1, Таблица 2.2и т.д. Ссылка в тексте на таблицу оформляется следующим образом: в табл. 1 или как мы видим из приведенной таблицы. При повторной ссылке на таблицу добавляется см. (смотри): (см. табл. 7). Пред–почтительна единая сквозная нумерация. Единственная таблица в книге, статье не должна иметь нумерационного заголовка.

Тематический заголовок определяет содержание таблицы и ну–жен для того, чтобы ею можно было пользоваться независимо от текста. Ставится он под нумерационным заголовком, набирается обычно полужирным шрифтом без точки в конце.

Тематический заголовок нужен практически каждой таблице. В справочниках для издательских работников есть рекомендация: таблицы, не несущие самостоятельного значения, могут не иметь тематического заголовка. Но в таком случае таблица должна быть членом предложения, а это трудно представить.

Разберем следующую таблицу (пример 9).

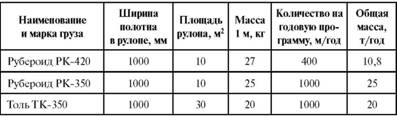

Расчет грузопотока для рулонных кровельных и гидроизоляционных материалов

Здесь тематический заголовок не полностью соответствует со–держанию таблицы. Во-первых, чтобы определить грузопоток того или иного материала, достаточно оперировать показателями граф Масса, Количество на годовую программу и Общая масса. Сле–довательно, две графы Ширина полотна и Площадь рулона в этой таблице не нужны. Они не принимают никакого участия в расчете грузопотока и только загромождают таблицу лишними в данном случае сведениями. Кроме того, в таблице содержится не расчет, а уже готовый результат.

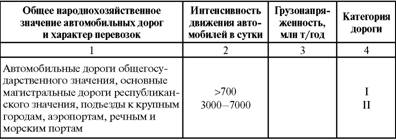

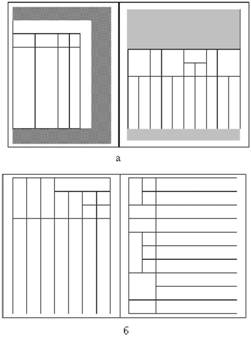

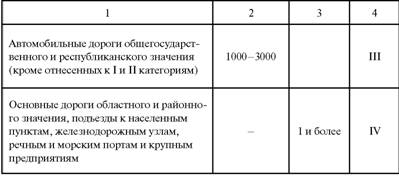

Если таблица не уместилась на одной полосе и часть ее пере–несена на следующую, над продолжением таблицы на новой по–лосе дается заголовок Продолжение табл. 2, а если таблица на дан–ной полосе кончается – Окончание табл. 2. Нумерационный и тематический заголовки над продолжением таблицы не повторя–ют. Головку, если она не громоздкая, можно повторить.

Иногда таблица занимает несколько полос, а ссылка в тексте необходима только на одну из них. В этом случае целесообразно ставить рядом со словами Продолжение табл. 1 буквы а, б, в и т.д. (можно в круглых скобках) до последней полосы, на которой ставят слова Окончание табл. 1.

Основное требование к головке таблицы – предельный лако–низм и простота. Существует несколько приемов упрощения и со–кращения заголовков. Так, повторяющиеся в заголовках граф части выносятся в верхний ярус или тематический заголовок. Лишние ярусы головки следует устранять или переносить в тематический заголовок, куда также выносится общая для данных всех граф таб–лицы единица измерения (пример 10).

Текст головки таблицы должен давать четкое представление о том, какие данные и в каких единицах помещены в прографке (пример 11).

Выносить текст из головки таблицы в ее название можно лишь в том случае, если эта головка одноэтажная и нельзя перепутать, какие данные помещены в прографке.

Заголовок графы Итого употребляется для частных итогов (часть слагаемых общей суммы), а заголовок Всего – для общих итогов, суммирующих все слагаемые.

Как правило, графа Номер по порядку убирается, так как бывает нужна только в случае ссылок в тексте на отдельные горизонталь–ные позиции (тогда она сохраняется). Обозначается она № по пор. или № п/п. Но из отдельной графы цифры – порядковые номера позиций – можно перенести к текстовой строке боковика.

Отдельные элементы головки граф рекомендуется располагать в таком порядке: 1) словесное определение показателя; 2) буквен–ное обозначение показателя; 3) обозначение единицы; 4) указание об ограничении (от, до, не более, не менее). Например: Длина, м, не более; Длина, l м.

Головка не должна иметь пустот (пример 12).

Заголовки граф лучше выражать в форме именительного паде–жа единственного числа. В одноярусной головке название каждой отдельной графы набирается с прописной буквы. В двух– и много–ярусной головке с прописной буквы набирается заголовок верх–него яруса, а текст второго, третьего и т.д. ярусов – со строчной. При этом текст головки должен быть составлен так, чтобы начи–ная с верхнего яруса и через любой нижний он читался как одно грамматически связанное предложение (см. примеры 10,13).

Заключительные точки в конце текстов таблицы не ставятся, кроме разделительных внутри связанного текста. Недопустимы в таблицах сокращения, кроме условных; так, нельзя писать в т.ч. вместо в том числе, или кол-во вместо количество.

Единицы физических величин в таблицу включаются в сокра–щенной форме, установленной стандартом. Присоединить их к текстовой части головки лучше через запятую или с предлогом, но не в скобках. Так, следует писать Высота, мм или Высота в мм; хуже Высота (мм) или Высота (в мм).

Правила оформления боковика следующие. У боковика должен быть заголовок, основное название в котором ставят в именительном падеже, единственном числе. Этот заголовок должен обобщать лишь сведения, содержащиеся в боковике.

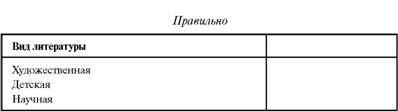

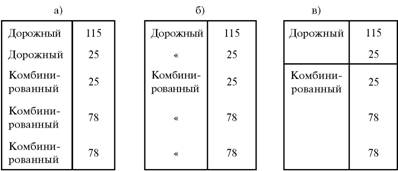

Повторяющийся материал в боковике принято исключать или группировать за счет постановки кавычек или линеек, использова–ния слов То же, перестройки строк (пример 14). При этом повто–ряющиеся числа заменять не принято.

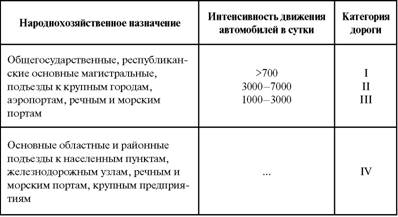

Горизонтальная позиция (строка) прографки может быть органи–зована либо по верхней, либо по нижней строке боковика. В первом случае отточие в конце неполной строки боковика не ставится, во втором – ставится (пример 15). Обычно по верхней строке боко–вика выключаются те строки, в которых помимо цифрового есть и текстовой материал, с тем чтобы сэкономить на числе строк в одной позиции и уплотнить таблицу по высоте.

Однако если есть необходимость поставить одну или две строки в данной таблице по верхней строке боковика, то и все остальные строки этой таблицы должны быть поставлены так же и, конечно, без отточий.

Если все горизонтальные позиции таблицы характеризуют одну величину, единица величины может быть проставлена в кон–це строки боковика после запятой.

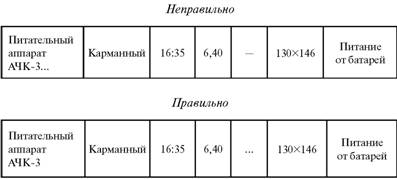

Пустующие в прографке таблицы места заполняются обычно знаком тире (-). Если эти сведения есть, а автор ими почему-либо не располагает, то вместо тире в этом месте ставят многоточие (…) или слова Нет сведений (Нет свед.) (пример 15).

Одна из задач редактора при работе с таблицами – проанализи–ровать связь их с текстом. В это понятие входит не только наличие ссылки на таблицу, но и оценка комментирования приведенных в ней данных. Приведем пример из журнала «Военно-экономиче–ский вестник» (2002. № 12):

…обеспеченность пожарными автомобилями, имуществом и обо–рудованием с учетом произведенных в 2002 г. закупок и списания тех–ники, выслужившей установленные сроки эксплуатации, составляет в среднем лишь 28% от нормы (таблица на с. 139):

– пожарными автомобилями – 46% (положено по штату – 2464 ед., в наличии – 2534 ед., подлежит списанию – 1400 ед.);

– огнетушителями – 29% (положено – 857,2 тыс. шт., имеется – 492,2 тыс. шт., подлежит списанию – 242,6 тыс. шт.);

– пожарными рукавами – 20% (положено – 2675,6 тыс. п. м, име–ется 1327,7 тыс. п. м, подлежит списанию – 797 тыс. п. м);

– пенообразователем – 15% (положено – 3590 т, имеется -541 т).

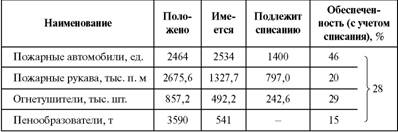

Обеспеченность войск (сил) средствами противопожарной защиты

5.4. Качество редакторской подготовки таблиц Ошибки в построении

В таблице, построенной логически правильно, сказуемое рас–полагается в прографке.

Так, таблица (пример 16) построена неверно, нелогично, так как помещенные в боковике данные (диаметр электрода) – ис–комая характеристика (сказуемое таблицы), а не характеризуемые объекты. Ими являются стержни разного диаметра, по ним и подби–рают режим сварки, т.е. диаметр электрода и силу сварочного тока. Правильно построенная таблица представлена ниже (пример 17).

В ряде случаев расположение частей таблицы может быть разным в зависимости от ее задачи. Если задача таблицы (пример 18) – показать, какой будет глубина травления меди в зависимости от температуры травящего раствора (при прочих равных условиях), то она построена логично. Если же задача ее – определить, какой должна быть температура травящего раствора для травления меди на нужную глубину (при прочих равных условиях), то она построена неверно, нелогично и ее надо перестроить (пример 19).

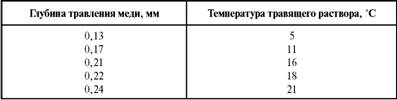

Влияние температуры травящего раствора на глубину травления меди

Определение температурного травящего раствора по заданной глубине травления меди

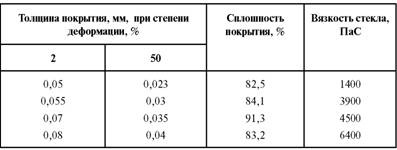

Рассмотрим пример 20, когда таблица дана без тематического заголовка.

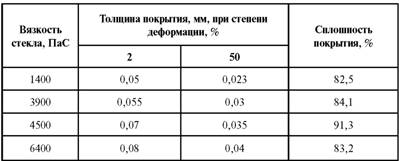

Из предшествующего таблице текста ясно, что искомыми должны быть толщина покрытия и его сплошность – каждую тол–щину и сплошность покрытия получим, если возьмем стекло определенной вязкости. Построив таблицу таким образом, автор отвечает на вопрос: какую вязкость стекла получим, если нанесем покрытие приведенной толщины и сплошности? Следовательно, логика построения таблицы нарушена. Таблицу следует перестроить (пример 21).

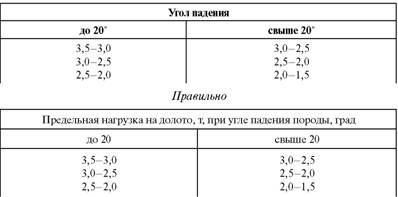

В таблице (пример 22) на месте заголовка боковика стоит за–головок, который относится к цифрам в головке, а не к показате–лям самого боковика. Это нарушает логическую схему таблицы (каждый заголовок в головке должен определять, логически под–чинять данные графы). Таблицу следует перестроить (пример 23).

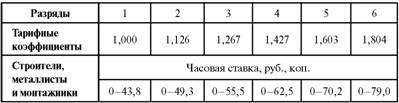

Тарифные ставки для рабочих, занятых в строительстве

Тарифные ставки для рабочих, занятых в строительстве (строителей, металлистов, монтажников)

Неверно построенная головка таблицы

В головке таблицы (пример 24) заголовок верхнего яруса от–носится только к первым двум графам, так как в остальных графах указана не продолжительность работы, а факторы ее продолжи–тельности. Головку надо перестроить – каждую пару граф снабдить своим объединяющим заголовком верхнего яруса и поменять их местами, поскольку данные второй пары граф определяют данные первой пары, а не наоборот.

Логически верно построенная головка таблицы приведена в при–мере 25.

Неточный тематический заголовок

Тематический заголовок таблицы (пример 26) не соответствует ее содержанию – «страховой запас» и «срок хранения» не одно и то же. В тексте о страховом запасе сказано так: «Для обеспечения предприятия материалом при задержках груза в пути на базисных складах имеется страховой запас грузов». Следовательно, речь идет не о сроках хранения груза, а о сроках, на которые рассчитан имеющийся запас необходимых материалов для бесперебойной работы предприятия, если вдруг по каким-либо причинам груз за–держится в пути.

Неправильно

Правильно

Примерный страховой запас строительных грузов на базисном складе

В приведенной таблице (пример 27) громоздкий тематический заголовок; ячейка головки над боковиком разделена косой линей–кой. При таком построении плохо видна зависимость температу–ры от давления газа. Таблицу лучше повернуть на 90° (пример 28).

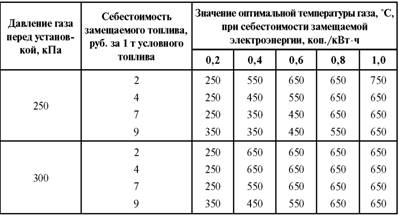

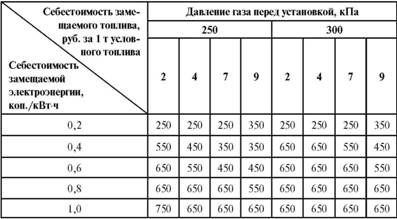

Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа, а также себестоимости замещаемой электроэнергии и топлива

Значения оптимальной температуры газа перед ГУБТ при схеме № 2 в зависимости от давления газа и себестоимости замещаемой электроэнергии и топлива

Редактирование головки

Почти полностью повторяется тематический заголовок в го–ловке (пример 29). Чтобы избежать дублирования, в головке не–обходимо выбросить лишние слова, имеющиеся в тематическом заголовке.

Неправильно

Максимальное расстояние от основного откоса котлована или траншеи до ближайших опор крана

Правильно

Максимальное расстояние от основного откоса котлована или транше до ближайших опор крана

Еще один пример неверного построения головки таблицы (пример 30).

Неправильно

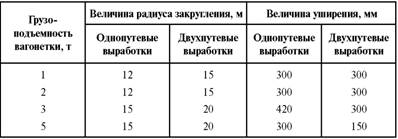

Величина уширений на закруглениях выработок

Правильно

Уширения на закругленных выработках однопутевых (числитель) и двухпутевых (знаменатель)

Ошибки в боковике

Боковик содержит данные, общие для всей таблицы (пример 31). Такие данные следует выносить в тематический заголовок таблицы: «Результаты исследования пятнистой ликвации стали ШХ15».

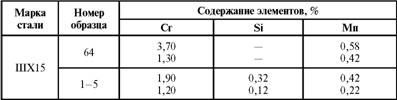

Результаты исследования пятнистой ликвации (анализируемый участок шлифа: ликвационная зона – твердый раствор)

Боковик таблицы (пример 32) многословен, плохо восприни–мается. Данные боковика целесообразно сгруппировать, от этого таблица будет более простой для понимания и анализа ее данных (пример 33).

5.5. Редакционно-издательская обработка таблиц, дающая экономию бумаги

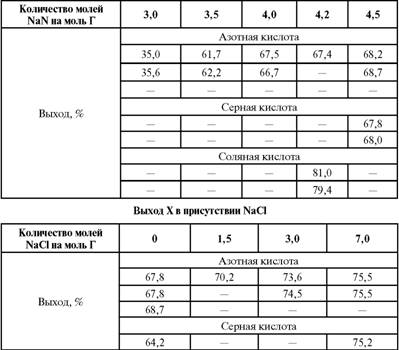

В обеих таблицах (пример 34) речь идет о выходе веществ X в при–сутствии NaN и NaCl и в зависимости от концентрации и природы кислот. Их можно объединить в одну (пример 35), отчего расход бумаги будет гораздо меньше.

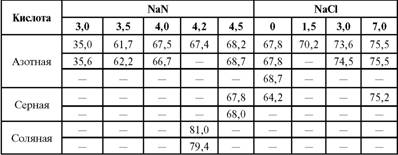

Выход вещества X в зависимости от природы кислоты и концентрации NaN

Выход вещества Х, %, в зависимости от кислоты и концентрации NaN и NaCl, моль на моль Г

К операциям редактирования таблиц относится:

Вставка и удаление строки и столбца таблицы;

Объединение или разбиение ячеек таблицы;

Разбиение таблицы.

Для редактирования элементов (ячеек, строк, столбцов) необходимо выделить эти элементы, а затем использовать команду панели Макет или контекстное меню.

Для форматирования таблицы используется команду Экспресс таблицы на панели Вставка , или команду Граница и заливка панели Макет .

Вставка строк, столбцов

Производиться двумя способами:

На панели Макет по командам Вставить снизу , Вставить сверху , Вставить справа , Вставить слева .

Команда контекстного меню Вставить .

Объединение нескольких ячеек таблицы в одну

На панели Макет по команде Объединить ячейки . Предварительно ячейки должны быть выделены.

На панели Конструктор нажмите кнопку Ластик.Перетащите ластик по разделителям ячеек, которые нужно удалить.

Команда Объединить ячейки по контекстному меню.

Разделение ячейки на несколько ячеек в таблице

Производиться тремя способами:

На панели Макет по команде Разбить ячейки .

На панели Вставка нажмите кнопку Нарисовать таблицу . Указатель примет вид карандаша. Нарисуйте новые ячейки посредством перетаскивания карандаша.

Разделение таблицы

Чтобы разделить таблицу на две, выделите строку, которая будет первой строкой второй таблицы и на панели Макет нажмите кнопку Разбить таблицу .

Нумерация ячеек в таблице

Выделите ячейки, которые следует пронумеровать.

Чтобы поместить номер в начало каждой строки, выделите только первый столбец в таблице.

Нажмите кнопку Нумерованный список.

Контрольные вопросы

1. Какими способами можно создать таблицу?

2. Из чего состоят таблицы?

3. Способы выделение элементов таблицы.

4. Как изменить размеры столбцов?

5. Как изменить размеры строки?

6. Как изменить размеры ячеек?

7. Как вставить строку, столбец?

8. Как объединить ячейки таблицы:

9. Как разбить ячейку таблицы?

10. Как разбить таблицу?

11. Как отформатировать таблицу?

12. Как пронумеровать ячейки таблицы?

13. Как снять границы таблицы?

Вставка рисунка из коллекции

Укажите место вставки рисунка или картинки.

Выполните команду Вставка [ Рисунок .

Выделите нужный рисунок, а затем выберите команду Вставить в появившемся меню.

После завершения работы с коллекцией нажмите кнопку Закрыть в заголовке коллекции.

Примечание. Кроме того, можно просто перетащить рисунок или другой клип из коллекции в документ.

Надписи, вставка рисунков и художественное оформление текста

Понятие "Надпись" (в предыдущих версиях - кадр) позволяет разбивать страницу на отдельные достаточно независимые фрагменты, содержащие свою информацию (в том числе графическую) и отформатированные своим собственным стилем. Это можно рассматривать как простую верстку страницы.

Для вставки надписи можно либо выбрать команду Надпись меню Вставка, либо нажать кнопку Надпись в панели инструментов Рисование. Сама панель

После этого курсор мыши превращается в перекрестие, с помощью которого надо на странице обозначить границы надписи, перемещая перекрестие при нажатой левой кнопке от левого верхнего угла к правому нижнему углу. После отпускания кнопки мыши надпись будет выделена на странице толстой штриховой рамкой, на которой будут находится размерные маркеры. С помощью этих маркеров можно изменять размеры надписи. Для перемещения надписи в другое место надо поместить курсор мыши на толстую рамку надписи и выполнить буксировку стандартным образом.

Внутри надписи можно ввести текст и отформатировать его независимо от других фрагментов страницы. Кроме того, внутри надписи удобно размещать графические образы (рисунки, фотографии). Для этого надо:

· Активизировать надпись, щелкнув внутри нее (внутри должен появиться маркер ввода)

· Выбрать в меню Вставка команду Рисунок

· Для вставки стандартных рисунков из набора MS Clipart Gallery выбрать команду Картинки

· Для вставки рисунка из файла выбрать команду Из файла, после чего открывается стандартный диалог для выбора дискового устройства, папки и файла

После вставки рисунка иногда бывает необходимо выполнить его масштабирование, чтобы он полностью располагался внутри надписи. Для этого надо щелкнуть на рисунке, появится тонкая рамка, с помощью которой можно изменить размеры рисунка. Вставленный внутри надписи рисунок будет перемещаться по документу вместе с надписью.

Эффективность надписей во многом определяется их способностью взаимодействовать с окружающим текстом. Текст может обтекать надписи самым различным образом. Для этого необходимо:

· Активизировать надпись (должна появиться толстая рамка)

· Щелкнуть на толстой рамке надписи правой кнопкой мыши и выбрать в контекстном меню команду Формат надписи (или выбрать в меню Формат команду Надпись)

· В диалоговом окне Формат надписи выбрать вкладку Обтекание

· Установить необходимый вид обтекания, например - Вокруг рамки

Отметим, что кроме обтекания надписи, диалоговое окно Формат надписи предоставляет большой набор команд для установки различных параметров надписи, такие как размер и положение надписи, цвет заливки, цвет и толщина ограничивающих линий. В частности, для устранения рамки вокруг надписи надо на закладке Цвета и линии выбрать раздел Линии и в списке Цвет установить Нет линий.

Редактор Word имеет встроенные средства для создания несложных рисунков, схем, диаграмм и т.д. Инструменты рисования собраны на панели Рисование, которая активизируется либо по кнопке Рисование в панели Стандартная, либо по команде Панели инструментов меню Вид.Основными инструментами являются: отрезок, стрелка, прямоугольник, эллипс и набор стандартных фигур (автофигуры). Каждую фигуру можно растянуть, сдвинуть, повернуть, ввести в нее текст (если в этом есть смысл), выполнить фоновую заливку любым цветом.

Художественное оформление текста выполняется с помощью инструмента WordArt: выбирается объект для представления текста, вводится сам текст с необходимым форматированием и выполняется его оформление с использованием различных эффектов, собранных в панели WordArt. В этой панели наиболее интересной является кнопка Формат объекта WordArt, по которой открывается одноименный диалог.

Работа с графикой

В документах Word могут быть использованы два типа графических изображений:

Графические объекты.

Рисунки импортируются из файлов, созданных другими программами (не программой Word), а графические объекты можно создавать самостоятельно с помощью встроенных в Word средств (встроенным редактором графических объектов).

Графические объекты

Графические объекты: это любой нарисованный или вставленный объект, который можно редактировать и форматировать с помощью панели инструментов рисования (встроенным редактором графических объектов). Эти объекты являются частью текстового документа.

Автофигуры являются векторными рисунками. Векторные рисунки создаются из линий, кривых, прямоугольников и других объектов. Векторные рисунки сохраняются в формате приложения, в которых они создавались.

К графическим объектам относятся:

Автофигуры

Объекты Надпись

Объекты WordArt.

Рисунки являются изображениями, созданными из другого файла. Рисунки можно вставлять в документы Word, применив следующие методы: копирование, внедрение или связывание.

К рисункам относятся: точечные рисунки, сканированные изображения, фотографии и картинки. Для изменения рисунков служат панель инструментов Настройка изображения и некоторые инструменты панели инструментов Рисование.

Точечные рисунки (растровые рисунки) – это рисунки, образованные набором точек. Точечные рисунки создаются в таких графических редакторах, как Microsoft Paint. К точечным рисункам относятся все сканированные изображения и фотографии. Точечные рисунки часто сохраняются с расширением BMP, PNG, JPG или GIF.

Вставка распространенных графических форматов файлов (формат файла обозначается расширением имени файла) в документ производится напрямую или с использованием специальных графических фильтров.

Типы графических файлов, поддерживаемые Word:

Enhanced Metafile (.EMF)

Graphics Interchange Format (.GIF)

Joint Photographic Experts Group (.JPG)

Portable Network Graphics (.PNG)

Точечные рисунки Microsoft Windows (BMP, RLE, DIB)

Метафайлы Microsoft Windows (.WMF)

Tagged Image File Format (.TIF)

Encapsulated PostScript (.EPS)

В комплект поставки Word входит коллекция рисунков в составе Clip Gallery. В коллекции клипов содержится набор картинок, относящихся к Microsoft Word. Большинство картинок выполнено в формате метафайла.

Кроме того, в Windows существует технология, позволяющая одним приложениям использовать информацию, создаваемую и редактируемую другим приложением. Называется эта технология OLE – объектное связывание и встраивание.

Для связывания и внедрения используется либо часть объекта, либо весь документ полностью. Вставка различных графических изображений из различных графических редакторов осуществляется командой Вставка / Объект, откроется окно диалога Вставка объекта. Для вставки нового рисунка (объекта) в документ используют вкладку Создание, а для вставки существующего рисунка – вкладку Создание из файла.

Импортирование графики

Вставка рисунка в документ из другой программы (из файла)

Для вставки содержимого графического файла необходимо выполнить:

Щелкнуть место вставки рисунка

В меню Вставка выбрать команду Рисунок, а затем - команду Из файла…

Выбрать рисунок, который следует вставить

Дважды щелкните рисунок, который следует вставить

Копирование графики из другой программы

Выделите графический объект в другой программе и выполните команду копирования в буфер обмена одним из способов

Укажите курсором место вставки рисунка в документе WORD

Выполните в WORD команду Правка – Вставить или Правка – Специальная вставка

Выберите из списка "Как:" необходимый формат данных. Можно выбрать любое значение, кроме того, в которое входит слово объект, так как в этом случае произойдет внедрение данных.

Вставка рисунка или картинки из коллекции:

Укажите место вставки рисунка или картинки

В меню Вставка выберите команду Рисунок или Нажмите кнопку Добавить картинку на панели инструментов Рисование, а затем в Области задач выберите раздел Упорядочить картинки. Появится окно Избранное – Коллекция картинок, в котором необходимо выбрать нужную категорию в Коллекции Microsoft Office

Выделите нужный рисунок, а затем выберите команду Копировать в появившемся меню, после этого нажмите кнопку Вставить на панели инструментов

После завершения работы с коллекцией нажмите кнопку Закрыть в окне Избранное – Коллекция картинок

Вставка рисунка со сканера

Сканирование и вставка рисунка в документ

Для выполнения этой процедуры к компьютеру должно быть подключено устройство (сканер или цифровая камера), поддерживающее протокол TWAIN. Кроме того, на компьютере должно быть установлено программное обеспечение, поддерживающее протокол TWAIN.

Настройка изображения

Рисунки, созданные из другого файла, включают точечные рисунки, сканированные изображения и фотографии, а также картинки. Для изменения рисунков служат панель инструментов Настройка изображения и некоторые кнопки панели инструментов Рисование.

При выделении рисунка на экран выводится панель инструментов Настройка изображенияс инструментами, позволяющими обрезать рисунок, добавить к нему границу или изменить его яркость и контраст и т.д.

Создание графических объектов в документе

Графический редактор Word, позволяет быстро строить несложные рисунки. Возможности, предоставляемые редактором рисунков, очень похожи на средства, имеющиеся в любом другом графическом редакторе. Для редактирования объектов и изменения их цветов, заливок, границ и других параметров, служит панель инструментов Рисование.

Процесс создания рисунков из графических объектов состоит из трех основных действий:

Вставка рисованных объекты в документ

Рисование или выполнение определенных действий (например, перемещение рисованных объектов по документу, группировка, порядок и т.д.)

Изменение рисованных объектов (например, изменение размеров, угла поворота и т.д.).

Средняя группа кнопок на панели инструментов Рисование предназначена для вставки разнообразных графических объектов:

автофигуры

прямоугольник

добавить объект WordAr.

Существует три основные категории графических объектов, создаваемых средствами WORD:

Автофигуры – это стандартные графические объекты

Объект WordArt служит для создания фигурного текста

Объект Надпись служит для нестандартной вставки небольших текстов. Кнопка с изображением текста и буквицы А, которая активизирует этот объект, находится на панели Рисование.

После вставки графических объектов в документ осуществляется процесс рисования. Для рисования или работы с графическими объектами предназначена группа кнопок: Рисование и Выбор объектов.

В процессе действий (группировать, порядок, перемещение, изменение размеров и угла поворота, привязка, расположение текста в объектах и т.д.) создается рисунок.

Основной принцип работы с графическими объектами тот же, что и при работе с текстом документа: сначала следует выделить объект, а затем выполнить с ним некоторые действия.

Изменение цвета и типа графических объектов.

Группа кнопок на панели инструментов Рисование предназначена для изменения цвета и узора заливки графических объектов, цвета и типа линий, цвета шрифта, а также для придания объекту эффекта тени или объема

Форматирование надписей, картинок и рисунков

Диалоговое окно формат. Диалоговое окно формат предполагает наиболее полные возможности для форматирования графических объектов.

Для того чтобы активизировать окно диалога Формат, необходимо выполнить следующие действия:

Выделить объект, щелкнув на нем. Чтобы выделить объект, располагающий позади текста, нужно сначала щелкнуть на кнопке Выбор объектов панели инструментов Рисование

Выбрать из меню Формат команду Автофигура, Надпись, Рисунок, Объект WordArt. Название команды зависит от типа выделенного объекта. Откроется диалоговое окно Формат. Название окна будет соответствовать типу выделенного объекта.

На вкладках диалогового окна необходимо выбрать параметры форматирования:

1. Цвета и линии: выбор стиля обтекания и выбор цвета и способа заливки, цвета, типа и толщины линии;

2. Размер: изменение размера, масштаба и угла поворота;

3. Положение: выбор стиля обтекания и выравнивания по горизонтали;

4. Рисунок: только для рисунков – обрезка рисунков, выбор их цвета, яркости и контрастности;

5. Надпись: только для надписи – изменение полей между текстом и рамкой надписи.

разбивка текста на страницы

Условия разбивки текста на страницы для печати задаются на вкладке Положение на странице (Line and Page Breaks) в окне диалога команды Абзац (Paragraph) из меню Формат (Format) .

В группе Разбивка на страницы (Pagination) предусмотрена установка следующих флажков:

· Запрет висячих строк (Widow/Orphan control) - предотвращает вывод на печать одиночной последней строки абзаца или одиночной первой строки абзаца внизу страницы.

· Не разрывать абзац (Keep lines together) - запрещает переносить на следующую страницу часть абзаца.

· Не отрывать от следующего (Keep with next) - обеспечивает печать выделенного абзаца и следующего на одной странице.

· С новой страницы (Page break before) - вставляет разрыв страницы перед выбранным абзацем, чтобы печатать этот абзац с новой страницы.

· Запретить нумерацию строк (Suppress line numbers) - подавляет процесс нумерации строк в выделенном абзаце, если в этом разделе строки нумеруются.

· Запретить автоматический перенос слов (Don"t hyphenate) - запрещает автоматическую расстановку переносов слов в выделенном абзаце.
